Section de câble et longueur : le calcul

En bref

• La section de câble se choisit selon le courant, la longueur, le matériau, le mode de pose et la chute de tension admissible.
• En monophasé, la puissance se calcule avec P = U × I ; en triphasé équilibré, avec P = √3 × U × I.
• La distance jusqu’au récepteur n’est pas toujours la longueur électrique à retenir : en monophasé, le courant circule dans la phase et le neutre.
• Dans une habitation, la NF C 15-100 fixe des couples section-disjoncteur pour les circuits courants. Une section supérieure peut être nécessaire sur une longue liaison.
• Un calcul simplifié ne remplace pas la vérification du mode de pose, des protections et des caractéristiques précises de l’installation.

Calcul de section de câble : partir de l’intensité et de la puissance

Pour dimensionner un conducteur électrique, il faut d’abord connaître le courant qu’il transportera. La puissance électrique seule ne suffit pas : à puissance identique, le courant dépend de la tension et, pour certains équipements, du facteur de puissance cos φ. En monophasé, la relation courante est I = P / (U × cos φ) ; pour une charge résistive, comme un radiateur classique, cos φ est proche de 1.

Prenons un appareil de 3 000 W alimenté sous 230 V. Son intensité de calcul est d’environ 13 A si l’on retient cos φ = 1. En triphasé équilibré sous 400 V, la relation devient I = P / (√3 × U × cos φ) : la puissance se répartit entre les phases, mais le courant exact doit toujours être calculé à partir des caractéristiques de l’équipement.

Dans les locaux d’habitation, la norme électrique associe des sections minimales à des calibres maximaux de disjoncteur pour plusieurs usages domestiques. On rencontre notamment 1,5 mm² avec une protection de 16 A au maximum, 2,5 mm² avec 20 A, 4 mm² avec 25 A et 6 mm² avec 32 A pour les configurations usuelles visées par ces prescriptions.

Le mot important est « maximum ». Un câble de 2,5 mm² peut être protégé par un disjoncteur de 16 A si l’installation le justifie ; l’inverse, c’est-à-dire protéger cette section par un calibre supérieur à la limite applicable, n’est pas une façon acceptable de compenser une puissance insuffisante. Le disjoncteur protège le câble contre les surintensités, tandis qu’un interrupteur différentiel 30 mA remplit une fonction différente : la protection des personnes contre certains défauts électriques.

Section de câble et puissance maximale : ne pas inverser le raisonnement

À 230 V et pour une charge résistive, un courant de 16 A correspond à 3 680 W ; 20 A donnent 4 600 W, 25 A donnent 5 750 W et 32 A donnent 7 360 W. Ces valeurs illustrent la puissance correspondant au calibre, elles ne constituent pas une mesure universelle du courant admissible de tout câble de cette section.

La différence est importante. L’ampacité, c’est-à-dire le courant que le conducteur peut transporter sans dépasser ses limites thermiques, varie selon le mode de pose, l’isolation, la température ambiante et le regroupement avec d’autres câbles. Les prescriptions résidentielles encadrent des cas courants ; une pose particulière ou un local professionnel appelle une vérification plus complète.

Un exemple connu aide à fixer les ordres de grandeur : une plaque de cuisson de 7 360 W sous 230 V appelle 32 A si l’on suppose cos φ = 1. Le circuit dédié est alors généralement dimensionné en 6 mm² avec un disjoncteur de 32 A, selon les prescriptions applicables et la configuration réelle.

Pour un circuit de prises, le nombre de socles admis dépend également de la section et de la protection. Les indications fournies pour les installations résidentielles distinguent notamment les circuits en 1,5 mm² sous 16 A de ceux en 2,5 mm² sous 20 A ; les prises du plan de travail en cuisine font l’objet d’une limite spécifique. Il ne suffit donc pas de vérifier le câble : l’usage du circuit compte aussi.

Le premier résultat du calcul électrique est un courant d’emploi cohérent ; la section vient ensuite, après contrôle de la protection et des conditions de pose.

Longueur de câble et chute de tension : le calcul pas à pas

Un câble oppose une résistance au passage du courant. Plus sa longueur augmente, plus cette résistance augmente ; plus sa section est grande, plus elle diminue. La résistivité du matériau intervient aussi : à température de régime, la valeur de référence utilisée dans la méthode simplifiée est d’environ 0,0225 Ω·mm²/m pour le cuivre et 0,036 Ω·mm²/m pour l’aluminium.

La chute de tension correspond à la différence entre la tension au départ du circuit et celle disponible à son extrémité. Dans les limites indiquées pour une installation raccordée au réseau public basse tension, on retient généralement 3 % pour l’éclairage et 5 % pour les autres usages. Sous 230 V, cela représente respectivement 6,9 V et 11,5 V.

Pour une estimation simplifiée d’un circuit monophasé en cuivre, la relation de longueur maximale s’écrit L = u × S / (2 × ρ₁ × I). L désigne la distance aller simple entre le tableau et le récepteur, u la chute admissible en volts, S la section en mm², ρ₁ la résistivité à température de régime et I l’intensité de calcul. Le facteur 2 tient compte du trajet électrique par la phase et le neutre.

Le piège classique consiste à confondre distance et longueur de câble. Si une dépendance se trouve à 30 m du tableau, le circuit monophasé comporte un trajet aller et un retour : la longueur parcourue par les conducteurs n’est pas seulement 30 m. Les formules simplifiées présentées ici intègrent ce retour dans leur facteur 2 ; il ne faut donc pas doubler une seconde fois L dans la formule.

Exemple de longueur admissible en cuivre

Considérons un circuit monophasé de 16 A en 1,5 mm², destiné à un usage autre que l’éclairage, avec une limite de chute de 5 %. En appliquant la relation précédente, la longueur admissible est d’environ 23 m à l’aller. Avec du 2,5 mm², elle atteint environ 39 m à 16 A, mais tombe autour de 31 m si le circuit est chargé à 20 A.

Pour l’éclairage, la limite de chute est plus stricte. Passer de 5 % à 3 % réduit d’environ 40 % la longueur calculée à section et courant identiques. Un éclairage extérieur de faible puissance peut donc nécessiter une section supérieure à celle que laisserait prévoir le seul courant, si le point lumineux se trouve loin du tableau.

En triphasé équilibré, la formule simplifiée comporte √3 au lieu de 2. La tension composée de 400 V permet généralement une portée plus importante à section et courant égaux, mais le résultat dépend de l’équilibrage des phases et du récepteur. Un moteur, par exemple, ne se traite pas toujours comme une charge résistive : son facteur de puissance et le courant de démarrage peuvent modifier le contrôle à effectuer.

L’aluminium conduit moins bien que le cuivre à section identique. Avec les résistivités indiquées, une liaison en aluminium ne peut pas reprendre directement les longueurs calculées pour le cuivre : elle n’en atteint qu’environ 62,5 % dans cette comparaison simplifiée. Les raccordements et les sections disponibles doivent aussi être adaptés au matériau.

Quand la distance s’allonge, le critère décisif n’est plus seulement l’intensité du courant : c’est aussi la tension qui doit encore parvenir correctement au récepteur.

NF C 15-100 : lire les sections et calibres sans se tromper

Dans une habitation, les tableaux de la NF C 15-100 donnent des prescriptions par circuit : section minimale, calibre maximal du disjoncteur et, selon le circuit, type de protection différentielle. Ce cadre simplifie le dimensionnement des usages courants, mais il ne dispense pas de vérifier la longueur et le mode de pose. Une section minimale de tableau ne signifie pas qu’elle convient à toutes les distances.

Voici quelques repères usuels en cuivre, à lire comme des valeurs maximales de protection dans les configurations résidentielles concernées. Les puissances sont calculées à 230 V avec cos φ = 1 ; elles ne remplacent pas les prescriptions particulières de chaque circuit.

Ces valeurs ne donnent pas l’ampacité réelle de chaque conducteur. La méthode de pose, la température et les câbles regroupés peuvent réduire le courant admissible ; une section plus importante peut alors être requise. À l’inverse, la protection ne doit jamais être augmentée au-delà du maximum applicable à la section pour « faire passer » davantage de puissance.

Les cas particuliers : chauffage et recharge de véhicule électrique

Le plancher chauffant présente des paliers spécifiques de protection dans les prescriptions résidentielles. À titre d’exemples, les valeurs indiquées sont 3 400 W en 2,5 mm² sous 25 A, 4 200 W en 4 mm² sous 32 A et 5 400 W en 6 mm² sous 40 A. Cette dérogation est propre aux paliers prévus pour ce circuit : elle ne doit pas être généralisée aux prises ou à d’autres départs.

Les convecteurs muraux suivent les règles de leur circuit et de leur puissance installée. On trouve, par exemple, un palier de 3 500 W en 1,5 mm² sous 16 A et un autre de 7 250 W en 6 mm² sous 32 A. Le choix doit correspondre au circuit réellement installé, pas à une règle approximative appliquée à tous les appareils de chauffage.

Un point de recharge pour véhicule électrique exige un circuit spécialisé. La section dépend notamment de la puissance, de la longueur, de la pose et des spécifications de la borne ; les valeurs indicatives fournies pour une prise renforcée de 16 A ou une borne de 32 A ne doivent pas être copiées sans vérification sur site. La partie 7-722 traite aussi de la protection différentielle et de la détection du courant continu résiduel de 6 mA, souvent intégrée à l’équipement de recharge.

Les types de différentiels ne sont pas interchangeables dans toutes les situations. Le type AC convient à de nombreux circuits classiques ; le type A détecte aussi certains défauts à composante continue pulsée et est requis pour des usages comme la plaque de cuisson ou le lave-linge. Le type F vise certains équipements monophasés à variateur, tandis que le type B peut détecter les défauts continus lisses et s’emploie notamment dans certaines configurations triphasées.

Un tableau résidentiel donne un point de départ fiable, mais les circuits dédiés et les longues liaisons imposent une vérification au cas par cas.

Dimensionnement de câble : exemple complet d’une liaison longue

Imaginons une propriétaire, Nora, qui veut alimenter un petit atelier situé à 35 m de son tableau. Elle prévoit un circuit monophasé en cuivre, protégé à 16 A, et souhaite alimenter des prises. Le calcul de section doit répondre à deux questions distinctes : le câble supporte-t-il thermiquement l’intensité prévue et la chute de tension reste-t-elle acceptable à cette longueur ?

Pour les usages autres que l’éclairage, la limite simplifiée de chute est de 5 %, soit 11,5 V sous 230 V. Avec 1,5 mm² et 16 A, le repère d’environ 23 m est dépassé : cette section ne convient pas à la longueur envisagée sur le seul critère de chute de tension. En 2,5 mm², la longueur calculée à 16 A est d’environ 39 m, ce qui passe de peu dans cette estimation.

Ce résultat ne clôt pourtant pas le dimensionnement. Il faut savoir si 35 m désigne la distance aller simple et si le parcours comprend des portions regroupées dans une gaine avec d’autres circuits. Il faut aussi tenir compte de la nature du câble, des conditions thermiques et de la manière dont le départ vers l’atelier est protégé. Une gaine enterrée ou une zone chaude peut imposer une correction de l’ampacité.

Si le circuit alimente plusieurs appareils susceptibles de fonctionner simultanément, l’intensité d’emploi doit refléter cet usage. Il serait imprudent de supposer que l’atelier ne tirera jamais 16 A parce que la charge habituelle est plus faible : un outil puissant, un aspirateur d’atelier et un chauffage d’appoint peuvent se retrouver utilisés ensemble. Le dimensionnement doit considérer un scénario réaliste, sans inventer une simultanéité favorable pour faire baisser la section.

Repérer la section sur le câble et ne pas confondre diamètre

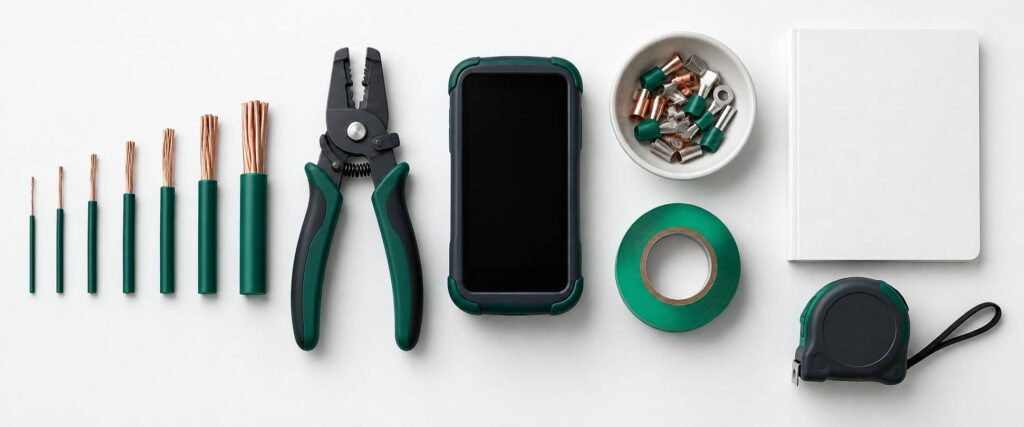

En France, la section s’exprime en millimètres carrés, pas en diamètre. Pour une âme massive, le diamètre théorique se déduit par d = 2√(S/π) : une section de 1,5 mm² correspond à environ 1,38 mm de diamètre de cuivre nu, tandis que 2,5 mm² donne environ 1,78 mm.

Cette mesure ne comprend ni l’isolant ni la gaine. Le diamètre extérieur dépend du fabricant et du type de câble ; c’est cette donnée qui compte pour vérifier le remplissage d’une gaine ICTA. Un câble multibrin peut aussi présenter une géométrie légèrement différente d’une âme massive à section nominale identique.

Le marquage renseigne sur le nombre de conducteurs et leur section. Dans « 3G2,5 », le chiffre 3 indique trois conducteurs, G signale la présence du conducteur de protection vert et jaune, et 2,5 désigne la section en mm². Un « 5G6 » indique cinq conducteurs en 6 mm², configuration fréquente pour un départ triphasé avec neutre et terre.

Dans le cas de Nora, l’étape suivante consiste donc à confronter le résultat de chute de tension à la prescription applicable au départ, puis à contrôler le courant admissible selon la pose réelle. Si le parcours s’allonge ou si les conditions se dégradent, passer à la section normalisée supérieure peut être pertinent, mais cela implique aussi de vérifier la compatibilité des bornes, du disjoncteur et des raccordements.

La voiture électrique illustre bien cette logique : connaître la puissance de recharge ne suffit pas à choisir le câble. Pour préparer l’usage au quotidien, un lecteur peut aussi consulter cet article externe sur les erreurs fréquentes lors d’un premier achat électrique ; ce sujet complète le dimensionnement sans le remplacer.

Un calcul utile ne produit pas seulement une section : il révèle les hypothèses qui doivent être vérifiées avant la pose.

Vérifier le calcul électrique : limites, erreurs fréquentes et sécurité

La première erreur est de ne considérer que la puissance de l’appareil. Une charge de 3 000 W alimentée loin du tableau ne se dimensionne pas comme la même charge à deux mètres, car la résistance du câble augmente avec sa longueur. Le calcul de chute de tension complète donc le contrôle thermique : le plus contraignant des critères détermine la section à retenir.

La deuxième erreur consiste à oublier le mode de pose. Un câble dans un conduit encastré évacue moins facilement la chaleur qu’un câble posé dans des conditions plus favorables ; plusieurs circuits regroupés réduisent également la capacité de dissipation. Les tableaux d’ampacité fournis dans des outils généralistes peuvent servir de repère, mais ils ne couvrent pas nécessairement toutes les configurations ni tous les facteurs de correction.

Troisième confusion : prendre le disjoncteur pour une protection contre toute anomalie électrique. Il protège le circuit contre les surintensités dans les conditions prévues ; l’interrupteur différentiel 30 mA répond à un autre objectif. Un parafoudre, lorsqu’il est requis ou installé, protège contre certaines surtensions transitoires : ces dispositifs n’ont pas la même fonction.

Il faut aussi distinguer les calculs résidentiels prescriptifs d’un dimensionnement industriel. Pour un logement, les tableaux normatifs fixent des couples courants section-calibre. Pour un local tertiaire ou industriel, ou pour une installation atypique, il faut notamment déterminer le courant admissible selon le mode de pose et appliquer les facteurs de correction pertinents.

Les relations utilisées ici supposent un modèle simplifié, souvent à cos φ = 1. Un moteur, une pompe ou un compresseur peut présenter un facteur de puissance différent et un courant de démarrage important. Dans ces cas, la vérification complète de la chute de tension doit considérer les caractéristiques du récepteur, et pas seulement sa puissance nominale affichée.

Une méthode pratique avant de choisir le câble

1. Relever les données du récepteur. Notez puissance, tension, monophasé ou triphasé et, si elle est disponible, intensité nominale. Pour un moteur ou une borne, consultez la documentation technique plutôt que de déduire toutes les valeurs de la seule puissance.
2. Mesurer la longueur utile. Identifiez la distance entre le tableau et le point d’utilisation. Dans une formule monophasée simplifiée, le facteur de retour phase-neutre est déjà intégré ; vérifiez la convention de longueur employée par l’outil de calcul.
3. Fixer la chute admissible. Retenez le seuil correspondant à l’usage, généralement 3 % pour l’éclairage et 5 % pour les autres usages dans le cadre évoqué. Une limite plus stricte conduit à augmenter la section ou à réduire la longueur.
4. Vérifier l’ampacité et la protection. Contrôlez le mode de pose, la température, les câbles regroupés et le calibre du disjoncteur. Une section calculée uniquement à partir de la chute de tension peut rester insuffisante thermiquement.
5. Comparer avec les prescriptions du circuit. Les circuits spécialisés, le chauffage, les prises et la recharge de véhicule ont des exigences propres. Le résultat doit respecter à la fois la section minimale et le calibre maximal applicable.

La norme NF C 15-100 a connu des évolutions ; pour un chantier, il faut se référer à l’édition applicable au projet et aux instructions des fabricants. Les valeurs présentées dans un tableau de vulgarisation ne constituent ni une validation de conformité ni un devis d’installation.

Pour préparer une recharge à domicile, la puissance de la voiture et le trajet jusqu’à la borne sont deux éléments distincts du choix du véhicule. Une lecture externe consacrée au Renault Scenic électrique peut aider à réfléchir au véhicule ; pour le câble, les caractéristiques de la borne et les contraintes du logement restent déterminantes.

Un calculateur de section ou de chute de tension est utile pour comparer rapidement des scénarios, à condition d’entrer la bonne longueur, le bon matériau et le bon courant. Au-delà de 100 m, certains guides admettent une majoration limitée de la chute autorisée ; un outil qui ne l’applique pas reste plus conservateur et peut afficher une longueur admissible plus courte. Il ne faut pas modifier les paramètres pour forcer un résultat favorable.

Le bon réflexe consiste à utiliser le calcul comme un contrôle documenté, puis à faire valider les cas complexes par un professionnel qualifié.

Questions fréquentes sur la section et la longueur de câble

Quelle section de câble choisir pour une prise ?

Dans les installations résidentielles usuelles, un circuit de prises peut être réalisé en cuivre de 1,5 mm² sous 16 A ou de 2,5 mm² sous 20 A, selon les prescriptions applicables et le nombre de socles. La longueur, le mode de pose et la chute de tension doivent aussi être vérifiés.

Comment calculer la longueur maximale d’un câble monophasé ?

Pour une estimation simplifiée en cuivre, utilisez L = u × S / (2 × ρ₁ × I), où L est la distance aller simple, u la chute admissible en volts, S la section, ρ₁ la résistivité à température de régime et I le courant. Vérifiez ensuite l’ampacité et la protection du circuit.

Quelle section faut-il pour une borne de recharge ?

La section dépend de la puissance, de l’intensité, de la longueur, du mode de pose et des caractéristiques de la borne. Le circuit doit être spécialisé et sa protection différentielle doit respecter les prescriptions applicables, notamment celles relatives à la détection de courant continu résiduel.

Le diamètre du câble correspond-il à sa section ?

Non. La section s’exprime en mm² et concerne l’aire de l’âme conductrice ; le diamètre se mesure en millimètres. Le diamètre extérieur comprend l’isolation et la gaine et doit être recherché dans la fiche technique du câble.
